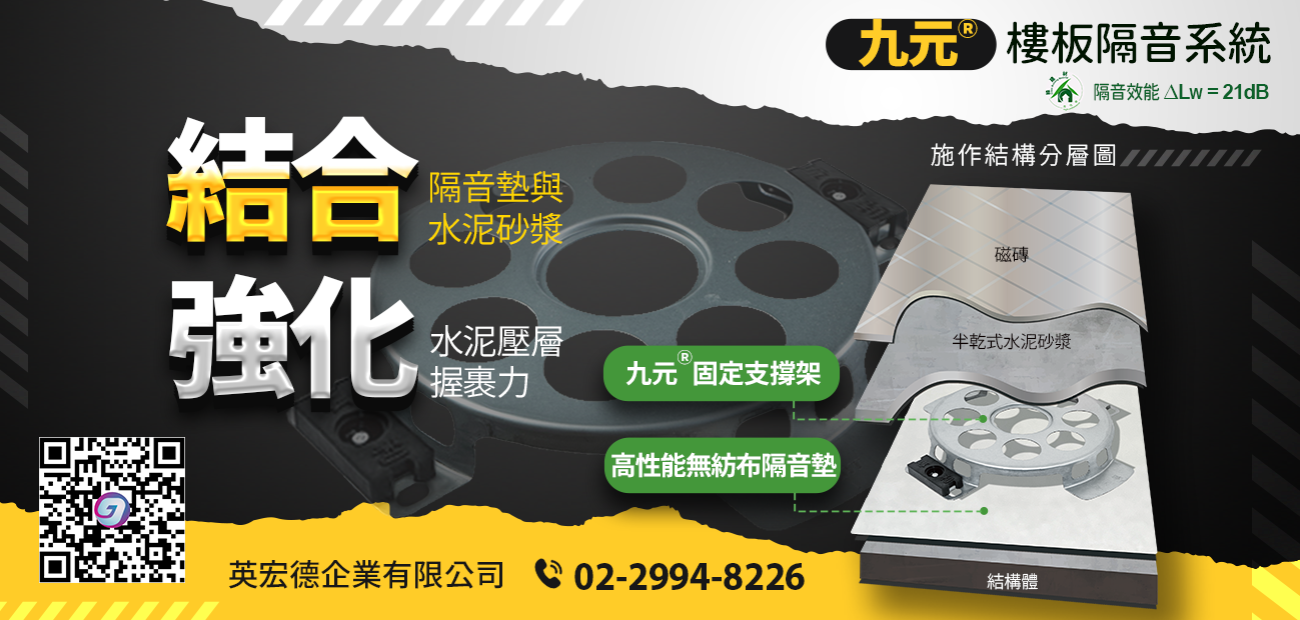

九元®隔音墊＋九元®固定支撐架｜強化結構 × 延長隔音效能

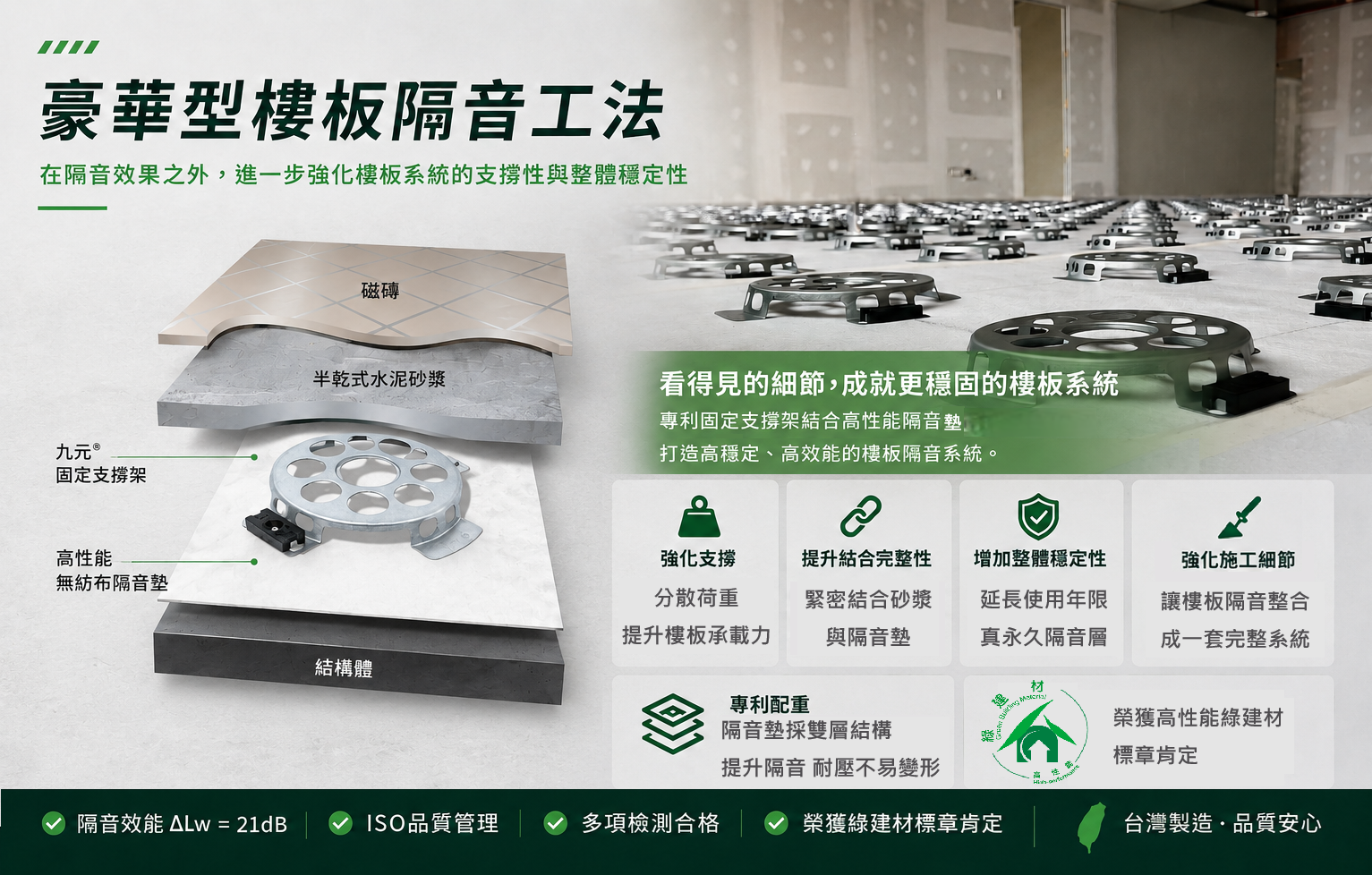

針對高品質住宅與對結構穩定性要求較高的建案需求，九元「豪華型樓板隔音系統」採用與經典型工法同規格之隔音墊搭配九元固定支撐架的完整構造設計，藉由支撐架系統分散上層載重，有效提升樓板整體支撐性與面層穩定度。
此工法可降低施工及使用過程中因受壓變形所產生的性能差異，同時強化載重能力與耐久表現，使隔音材料在長期使用下仍能維持穩定效能，特別適用於重視結構安全、施工品質一致性與整體性能表現的住宅與建設案。 隔音效能則有 ΔLw = 21 dB 的優異表現。
.png)

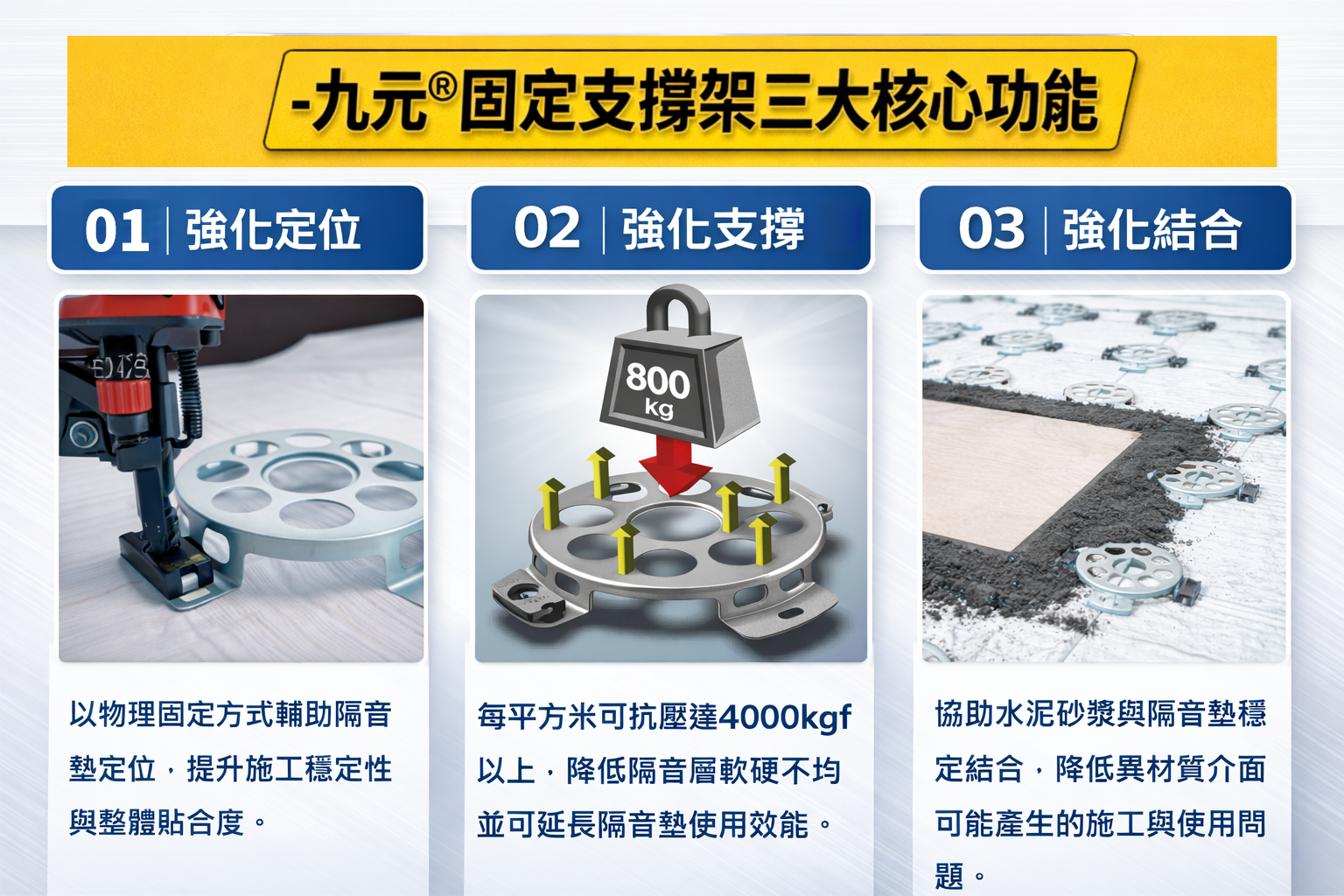

-九元®固定支撐架功能-
功能1-固定隔音墊
九元®固定支撐架用物理方式直接將隔音墊固定於RC樓板上，可避免隔音墊滑動或脫離。物理性的固定方式不同於化學黏膠，不會因時間久遠黏膠變質失去黏性造成位移。免吸地、免黏膠，簡單清掃後就可以進場施作，降低膠合不均的問題。
功能2-提高水泥砂漿層支撐力
每平方米抗壓可達4000kgf以上 (每單個固定支撐架可抗壓達800kgf以上，每平方米約需要5.5支)。有效解決水泥壓層因下方隔音墊所造成軟硬不均的問題，亦可保護隔音效能不因被擠壓而遞減。
功能3-
強化水泥砂漿握裹力
結合水泥壓層與隔音墊
水泥砂漿與任何材質的隔音墊都無法結合(異材質), 九元®固定支撐架的鏤空設計能讓水泥砂漿易於倒入鋪設凝固，可強化水泥砂漿的握裹力，讓隔音墊、水泥砂漿層與RC樓板三層牢牢結合。
-實際測試-
以標準泥作工法施作九元®樓板隔音系統，用3.5噸重的車子來回輾壓測試, 磁磚的表面完整無損!九元®樓板隔音系統確實可提供支撐力、結合力、握裹力並能克服水泥砂漿層會遇到的軟硬不均問題。
-看得見的數據-

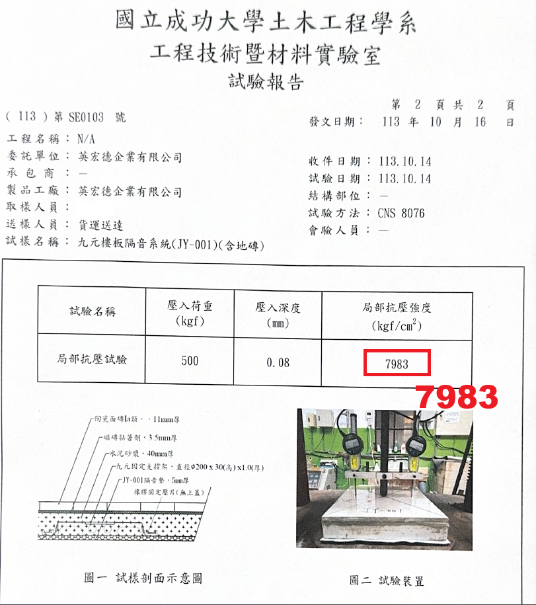

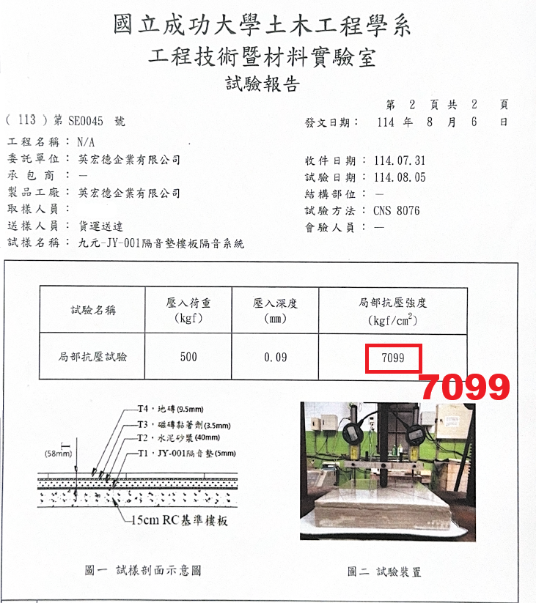

局部抗壓力測試 提升 13.5%
- 沒有搭配九元固定支撐架 :
7099 kgf/cm2
- 有搭配九元固定支撐架 :
7983 kgf/cm2

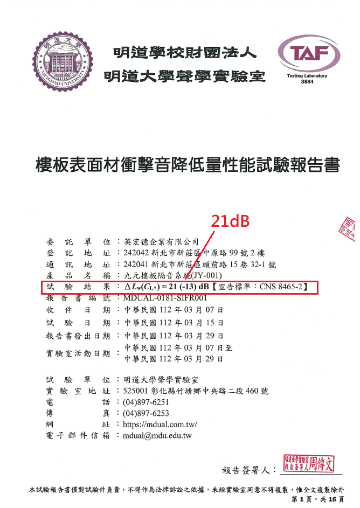

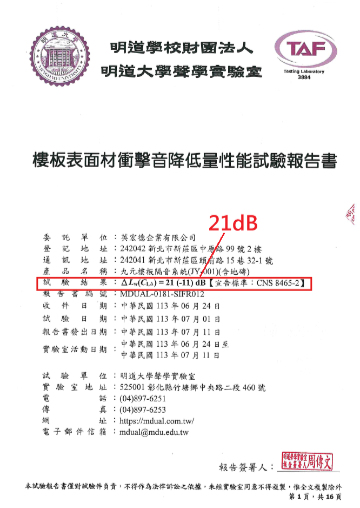

衝擊音量降低測試 ΔLw = 21 dB

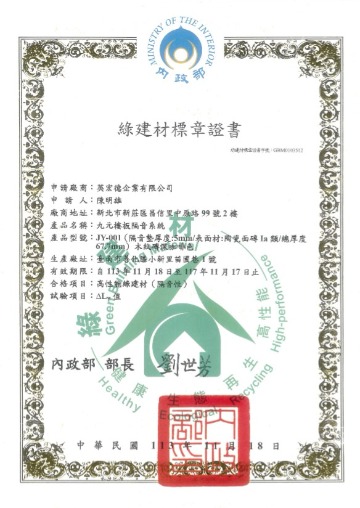

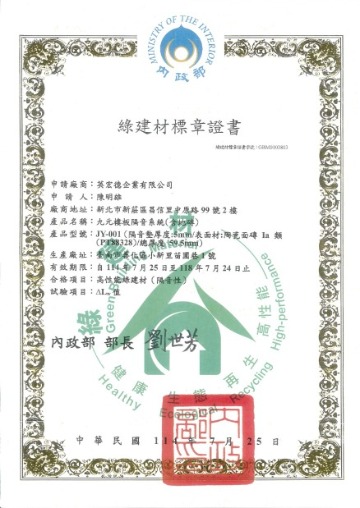

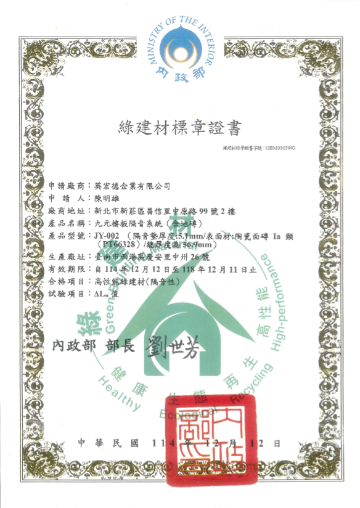

-取得高性能綠建材標章肯定 -

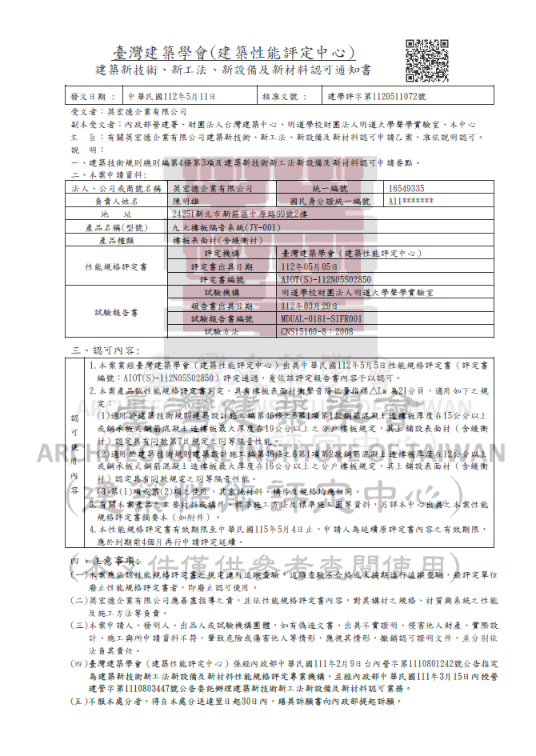

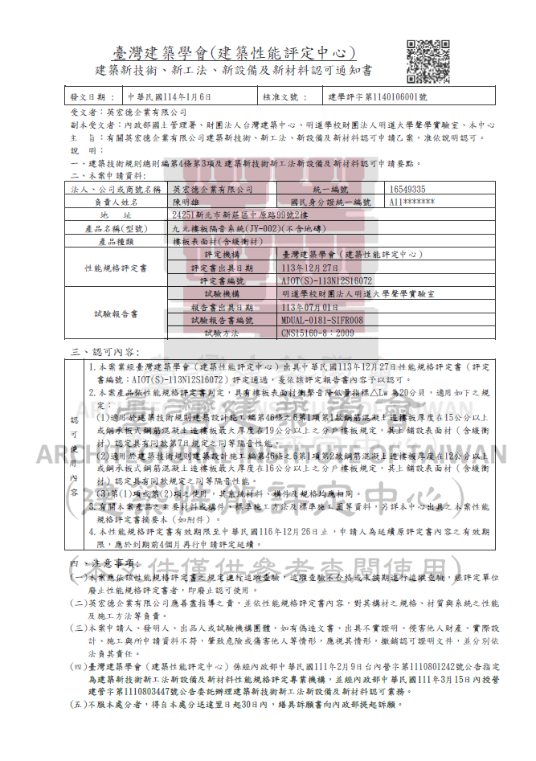

-取得建築新工法、新材料認可 -
關於應力集中
豪華型工法的其中一項設計核心，在於改善樓板結構中可能產生的「應力集中」現象，透過示意影片，說明其形成原理及豪華型工法所發揮的關鍵作用。

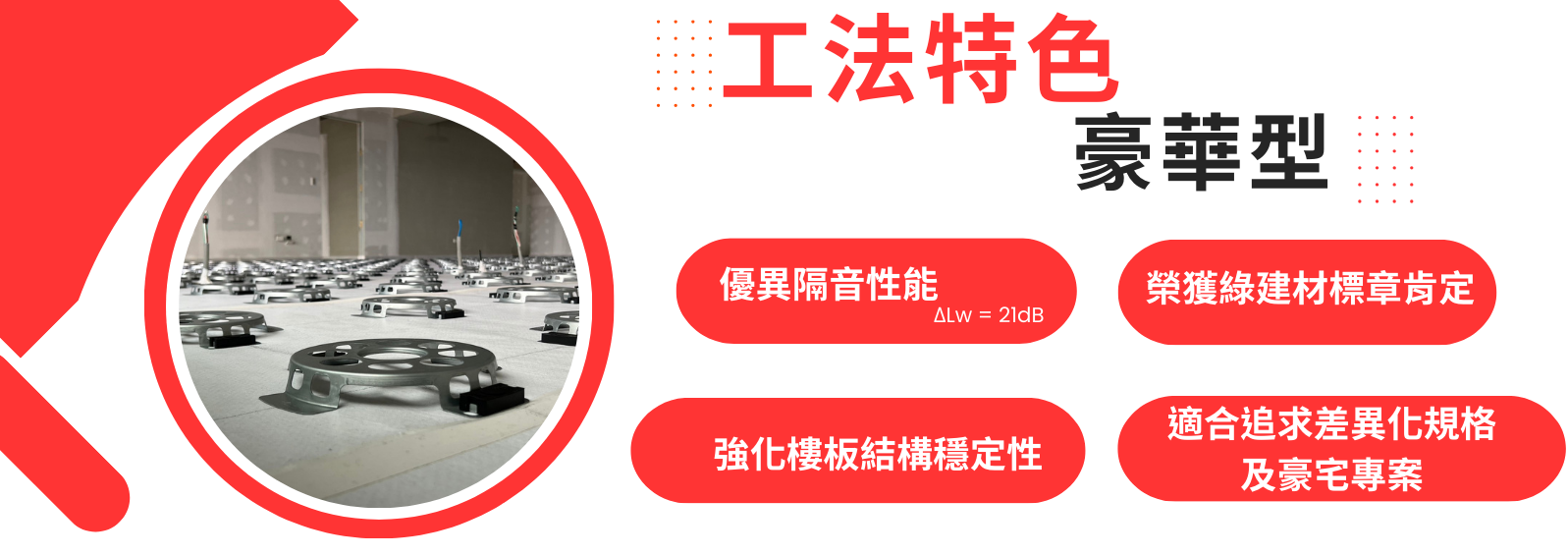

-豪華型工法優勢 -
建材
隔音效能達ΔLw = 21dB，榮獲高性能綠建材標章肯定，能夠真正達到無膠施作、永續工法、是名符其實的環境友善綠建材。
九元®固定支撐架在水泥砂漿層內，可提供類似點焊鋼絲網的功能，強化水泥砂漿層的握裹力，減少裂痕產生。
有效強化樓地板支撐力，每單個固定支撐架可抗壓達887kgf, 是最適合貼地磚的樓板隔音墊工法。
市面唯一使用物理方式將RC結構體、水泥砂漿壓層與隔音墊牢牢結合，不須擔心地震導致錯位或位移。
施作過程只需簡單清掃即可鋪設，省去吸地、黏膠等繁瑣過程，可有效縮短工時。
本商品榮獲中華民國多項專利，專利所有 仿冒必究。
發明專利I696744號、I759729號；新型專利M583869號、M601765號、M646185號、M644679號、M628893號；設計專利D200492號、D200493號、D200494號、D201659號、D201658號、D201660號、D204067號、D204542號及多國專利。
